Внимание!
Уважаемые клиенты, обращаем Ваше внимание, что в последнее время на рынке России и СНГ появились линейки Sandvik китайского производства. Для Вашего удобства сообщаем Вам, что если на теле линейки маркировка даты стоит через тире или точку (чч-мм-гг или чч.мм.гг), то эти линейки произведены в Европе. В случае, если в маркировке использован знак слэш (чч/мм/гг), то данные линейки произведены в Китае.
Качество линеек Sandvik гарантировано только в фирме ООО «РосПолиграфСнабжение».

НОВЫЕ РАЗРАБОТКИ МИРОВОГО ЛИДЕРА В ОБЛАСТИ ИЗГОТОВЛЕНИЯ РЕЖУЩИХ ЛИНЕЕК для ШТАНЦФОРМ


 Sandvik – крупнейший мировой производитель линеек для плоских и ротационных вырубных штампов, а также специальных линеек. Программа поставок разработана с учетом потребностей производителей вырубных штампов во всем мире.

Sandvik
располагает производственными площадями, расположенными в Швеции, Великобритании и Китае, а также сетью сбыта  из дочерних компаний и авторизованных дистрибьюторов, осуществляющих реализацию продукции во всем мире.

Ежегодно более 4% годового оборота компании инвестируется в исследования и разработки. Для уверенности в том, что каждый новый продукт будет соответствовать требованиям и пожеланиям потребителей, все экспериментальные образцы тестируются на специально предназначенном для этого вырубном прессе, снабженным лабораторной шкалой и приспособленным для точного контроля индивидуальных параметров.

Для тестирования серии продуктов DieflexPlatinum была выбрана сложная подложка, состоящая из трех слоев:

переработанная бумага
пластик (PET)
переработанная бумага


Целью проводимого тестирования была демонстрация основных отличий линеек серии DieflexPlatinum от стандартных режущих линеек и, главным образом, от основного «конкурента» по жесткости - линеек с покрытием TitaniumNitride, являвшимися самыми жесткими в ассортименте Sandvik до появления DieflexPlatinum. В ходе тестирования было использовано три типа линейки со стандартными спецификациями – толщиной 2 пт, высотой 23,80 мм.

Сравнение проводилось по следующим параметрам:

Профиль режущей кромки:

Во время продолжительной эксплуатации режущая кромка линейки начинает изнашиваться или стачиваться.

Три образца были протестированы в абсолютно одинаковых условиях – при высечке одного и того же кроя, с одинаковыми параметрами приправки, давления, скорости и количестве ударов (180.000).

Профили, изображенные ниже, говорят сами за себя – кромка DieflexPlatium не подверглась каким-либо деформациям и практически не потеряла заточку, что позволяет говорить об улучшенном качестве конечного продукта (упаковки), возросшей продолжительностью срока службы линейки и достигнутым сокращением производственных затрат.

Стандартная Линейка
Линейка Серии
TitaniumNitride
Линейка Серии
Dieflex Platinum




Радиус режущей кромки:

Остроконечность кромки режущей линейки определяется притупленностью (радиусом) ее кончика – состояние верхней части кромки обеспечивает соответствующее качество высечки (проникновения в обрабатываемый материал).

Рассматривая иллюстрации ниже, можно убедиться в том, что по сравнению с двумя другими тестируемыми образцами, линейки DieflexPlatinum отличаются повышенной точностью обработки и более острым радиусом режущей кромки (0,8 микрон).

Стандартная Линейка
Линейка Серии
Titanium Nitride
Линейка Серии
Dieflex Platinum


Давление в штанцевальном прессе:
Чем ниже давление при высечке, достаточное для проникновения в обрабатываемый материал, тем лучше качество реза. Как результат - более длительный срок эксплуатации и сокращение производственных затрат.

Состояние угла заточки и шершавости поверхности фаски определяет величину давления на материал при штанцевальном процессе – как только линейки начинают изнашиваться, то соответственно увеличивается и упомянутая величина.

При сохранении константы основных параметров было получено следующее графическое изображение изменения величины давления за 180.000 ударов. Уникальное гладкое покрытие линеек DieflexPlatinum обеспечивает им непревзойденное преимущество – величина необходимого давления на 15% ниже, чем при использовании альтернативных вариантов, даже для новых (не использованных) линеек. Отличие становится все более очевидным по мере износа линеек.



Второй график демонстрирует изменение величины давления на протяжении всего срока эксплуатации линеек.



Тиражестойкость:

Продолжительность процесса высечки определяется сроком службы режущих линеек, лимитированным количеством ударов до окончательного износа.

Как было упомянуто ранее, параметры тестирования сохранялись неизменными для всех трех образцов линеек. Очевидно, что линейки DieflexPlatinum с жесткостью в 4000-5000 HRC показали наивысшую сопротивляемость к износу, даже при сравнении с TitaniumNitride, жесткость которых составляет 2000 HRC. То есть  улучшенные износостойкие свойства линеек DieflexPlatinum позволяют говорить о сокращении производственных затрат и о повышении производительности, благодаря появлению возможности для многократного использования.



Образование пыли:

В связи с возросшей популярностью использования переработанного картона, актуальной стала проблема образования пыли и штанцевального ворса в процессе высечки – маленькие волокна и ворсинки, которые отщепляются в момент прорубания материала, могут засорять оборудование, либо оказывать пагубное влияние на качество конечного продукта. Главным образом, эта неприятность затрагивает изготовление пищевой и фармацевтической упаковок.

Основными причинами образования пыли в штанцевальном оборудовании являются высокое давление в процессе высечки (которое определяется не в последнюю очередь состоянием заточки линейки), а также шершавая поверхность фаски линейки, которая способствует отслаиванию волокон во время возвратного шага после проникновения в обрабатываемый материал.

Иллюстрации ниже наглядно демонстрируют изменение коэффициента трения для всех трех типов линеек.





Жесткость тела, закаленность (остроконечность) режущей кромки и исключительно гладкое покрытие поверхности линеек серии DieflexPlatinumсводит к минимуму время простоя оборудования благодаря тому, что во время работы возникает значительно меньше пыли, чем при работе с другими линейками. Как следствие, улучшенное качество конечного продукта и сокращение затрат на чистку оборудования и его обслуживание.


SANDVIKDIEFLEXPLATINUM

Специфической особенностью режущих линеек серии SandvikDieflexPlatinumслужит чрезвычайно жесткое покрытие кромки линейки, благодаря которому удалось значительно увеличить тиражестойкость продукта. Для сравнения – жесткость кромки линеек серии TitaniumNitride вдвое меньше.

Другой характерной чертой линеек этой серии является гладкая поверхность фаски линейки, позволившая уменьшить коэффициент трения во время процесса штанцевания. Так как покрытие очень тонкое, оно не способствует закруглению кромки, сохраняя заявленную остроконечность, а также сохраняет гибочные свойства, присущие всем линейкам SandvikDieflex.

Линейки серии SandvikDieflexPlatinum способны прорубать сложные материалы даже при низком давлении, обеспечивая должное качество конечного продукта (даже при изготовлении сложных видов сигаретной и фармацевтической упаковок). Благодаря этому снижается образование пыли и штанцевального ворса в процессе высечки и увеличивается срок эксплуатации линеек.

То есть линейки серии SandvikDieflexPlatinum характеризуются следующими параметрами:

- чрезвычайная жесткость режущей кромки благодаря уникальному покрытию
- гладкая поверхность линейки и как результат – незначительный коэффициент трения в процессе высечки
- отличные гибочные свойства

--------------------------------------------------------------------------------------------------

Физические и механические свойства:

Жесткость
Специфическая жесткость и уникальное покрытие линеек серии DieflexPlatinum обеспечивают с одной стороны их высокое сопротивление к износу, с другой стороны не оказывают отрицательного влияния на способность хорошо гнуться, присущую всем линейкам Sandvik.






толщина, pt
жесткость тела,HV
жесткость кромки,HV
жесткость покрытия,HV
2
380 (39 HRC)
640 (57 HRC)
4000-5000 (вне шкалы HRC)
3
325 (33 HRC)
640 (57 HRC)
4000-5000(вне шкалы HRC)


Микроструктура
Линейки серии SandvikDieflexобладают уникальной бейнитной микроструктурой, обеспечивающей оптимальную комбинацию высокой твердости и упругости тела линейки, а также хорошее сочетание износостойких и гибочных свойств продукта.



Декарбюризация покрытия
Декарбюризацией называется процесс, при котором сокращается содержание углерода на поверхности стальной линейки. Результатом декарбюризации является мягкая эластичная «кожа» тела линейки, способствующая улучшению гибочных свойств продукта и снижению риска разрушения его покрытия. Все линейки SandvikDieflex обезуглероживаются. Характерная глубина декарбюризации подробно представлена в таблице:


толщина, pt
декарбюризация, mm
2
3
60-120
80-140


Гибкость

Гибкость является одним из важнейших свойств режущей линейки и напрямую зависит от ее микроструктуры и декарбюризации верхнего слоя, а также от жесткости как тела, так и кромки линейки. Благодаря тщательному контролю над этими свойствами, линейки Sandvik отличаются оптимальной гибкостью. Минимально возможные углы сгибания линейки, при радиусе гибки от 0,35мм, представлены в таблице:


конфигурация лезвия линейки
толщина, pt
минимальный угол
(в градусах)
Центральная Заточка
2
3
150
100
Ломаная Центральная Заточка
2
3
110
90




Упругость

Во время процесса изгибания стальной линейки под определенным углом проявляется тенденция ее возвращения к первоначальной форме. Эта особенность называется упругостью и объясняется микроструктурой и характерными эластичными свойствами стали, как материала. Избежать данный феномен не представляется возможным, поэтому важное значение приобретает предсказуемость и постоянство величины данного процесса. Для линеек серии SandvikDieflexразличной толщины коэффициент упругости строго задокументирован, благодаря чему может быть вычислен с предельной точностью. Покрытие кромки не оказывает влияния на упругость.

Допустимый коэффициент при изгибании на диаметр от 60мм представлен в таблице:


толщина, pt
упругость (градусы)
2
3
45-60
64-80



Антикоррозийные свойства

Защита от коррозии
Для всех линеек Sandvik характерно специальное антикоррозийное покрытие, которое было разработано, чтобы заменить традиционные способы защиты от ржавчины, например, такие как масло.

Варианты поставок:

Стандартными вариантами поставок являются линейки длиной в 1м, либо в ролях по 100м для 2-пунктовых и по 50м для 3-пунктовых линеек. Специальная длина может быть предложена по запросу.

Для SandvikDieflexPlatinum доступны следующие размеры:


Толщина
2 пкт (0,71 мм)
3 пкт (1,05 мм)
Высота
До 30,00 мм
До 50,00 мм


Более подробную информацию можно получить в ООО «Росполиграфснабжение»
Задняя кромка:
 Как правило, задняя кромка либо закругляется, либо скашивается.

Режущая кромка:
Стандартными конфигурациями лезвия линейки являются центральная и ломаная центральная заточки.



Угол заточки:
Поставляются линейки как с углом заточки 420, так и 520.

Маркировка:
Все режущие линейки, поставляемые под торговой маркой Sandvik, маркируются названием товара, его размерами, датой производства и идентификационными кодами.



Технические характеристики:


Отклонения по высоте
Высота, мм
Допустимые отклонения, мм
≤50
+/- 0.020


Отклонения по толщине
Толщина, пкт
Допустимые отклонения, мм
2
+/- 0.015
3
+/- 0.020

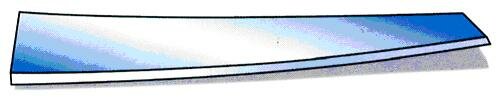

Характерными для линеек Sandvik являются следующие основные типы отклонений от плоскостности:

Выпуклость или вогнутость
Максимально возможные отклонения составляют 0,10% от высоты.


Закрутка в рулон
Отклонения от прямой линии – 5мм/1м для прямых линеек и 10мм/1м для линеек в ролях.


Изгиб/волнистость
Предельно допустимое искажение составляет 0,5мм для метровой линейки.


Прямолинейность
Наибольшее допускаемое отклонение от прямолинейности составляет +/- 0,50 мм для метровой линейки или +/- 0,12 мм для 50-сантиметровой линейки.



Покрытие (Темно-синий оксидный слой)
Максимально допустимая шероховатость поверхности - Ra 0,5 µм. Дефекты покрытия в +/- 10 µм, не оказывающие влияние на гибочные свойства линейки, являются нормой.

Угол кромки
+/- 10 для всех углов кромки.

ПРИМЕЧАНИЕ

Усиленная жесткость покрытия линейки обеспечивает превосходные результаты высечки в течение длительного периода, даже при работе с абразивными материалами такими как ламинированный и переработанный картон, металлизированный полиэстер, композитные материалы, подложки, используемые в электротехнической промышленности, и т.д. Кроме того, специальное покрытие линейки позволяет существенно снизить трение в процессе вырубки, а также способствует уменьшению давления при высечке и более легкому проникновению в обрабатываемый материал. Закаленная кромка придает линейке высокую износостойкость, что особенно важно при изготовлении сигаретных или фармацевтических упаковок.



Sandvik – крупнейший мировой производитель линеек для плоских и ротационных вырубных штампов, а также специальных линеек. Программа поставок разработана с учетом потребностей производителей вырубных штампов во всем мире.
