РАСТРИРОВАННЫЕ ВАЛЫ И ГИЛЬЗЫ





Фирма Praxair - это общепризнанный мировой лидер в производстве растрированных валов и гильз для флексографских печатных машин и лакировальных секций офсетных печатных машин, использующих флексографскую печать. Уже в течение многих лет фирма Praxair Surface Technologies является ведущей в разработке износоустойчивых покрытий.

Подпись: Расплав материала в потоке плазмыПечатная промышленность требует от растрированных валов такого покрытия, которое противостоит коррозионному воздействию воды, красок на основе растворителей, а так же абразивному воздействию ракельных ножей. По этой причине Praxair постоянно совершенствует свои технологии изготовления покрытий. Одна из последних разработок – плазменное напыление расплава оксида хрома на поверхность вала. В результате такой обработки поверхность вала становится более износостойкой и стойкой к коррозии. Кроме того, такое покрытие имеет очень малое среднее значение пористости (менее 2 %).

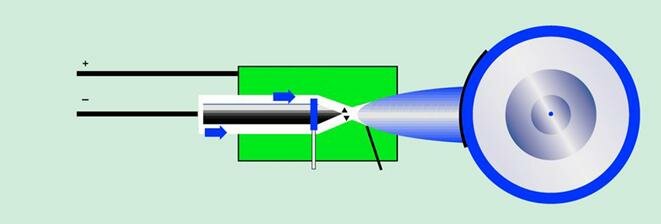

Подпись: Плазменное напылениеПодпись: Подача порошкаПодпись: ПокрытиеПодпись: ВалПодпись: Эл. дугаПодпись: АнодПодпись: Поток газаПодпись: Подача электри-чества





Данная технология, схематично изображенная на рисунке, примененяется фирмой Praxair при изготовления растрированных валов и гильз с керамикой собственного производства UCAR LC-4, удовлетворяющих всем требованиям современного полиграфического производства.

Преимущества растрированных валов и гильз PRAXAIR

1. Высокая однородность керамики

Керамика фирмы Praxair обладает очень высокой однородностью. Ее пористость не превышает 0,6%. Это препятствует проникновению сквозь керамическое покрытие агрессивных компонентов печатных красок до металлического вала-основы. Таким образом, отсутствует коррозия поверхности вала-основы и, как следствие этого, нет отслоения керамики.

2. Высокая твёрдость

Большой срок службы растрированных валов и гильз достигается благодаря высокой твёрдости керамики фирмы Praxair - не менее 1350 HV по шкале Викерса (примерно 72 ед. HR по шкале Роквелла). Высокая твёрдость означает большую износостойкость в рабочей зоне растрированного вала/гильзы.

3. Высокое качество гравировки

При гравировке растрированных валов и гильз используются самые современные лазерные технологии, применяемые в космических отраслях промышленности. Растр может быть выгравирован под любым углом наклона и с максимальной линиатурой до 2000 лин/см.




При производстве растрированных валов и гильз UCARLOX используются следующие стандарты фирмы PRAXAIR:

·          CyanSeries Engravings - гравировка растрированных валов и гильз с использованием традиционной импульсной лазерной технологии на основе однолучевого С02-лазера. Этот метод производства керамических анилоксовых валов с лазерной гравировкой использует компьютерную технологию «state-of-the-art», которая управляет и манипулирует системой лазерной гравировки. «Cyan II Series» специально предназначена для производства растрированных валов/гильз в машинах, печатающих по бумаге, картону и гофрокартону. Эти валы имеют специальное керамическое покрытие, устойчивое к абразивному воздействию бумажной пыли. Cyan Series Engravings доступны при линиатурах от 55 до 1000 ячеек на дюйм.

·          MagentaSeries Engravings - гравировка растрированных валов и гильз с использованием мульти-импульсной лазерной технологии на основе многолучевого С02-лазера, что позволяет получать идеальную форму ячейки при изготовлении валов и гильз со средними значениями линиатуры. Патентованная технология гравировки «Multi-Hit PST» позволяет создавать более гладкую поверхность ячейки с более четким рисунком. Таким образом обеспечивается более стабильный объем ячеек для данной спецификации. «Magenta Series Engravings» доступны при линиатурах от 300 до 1000 ячеек на дюйм.

·          YellowSeries Engravings - гравировка растрированных валов и гильз с использованием новейшей технологии на основе YAG (Yttrium-Aluminun-Garnet) PST Thermal-лазера. Этот уникальный процесс лазерной гравировки с использованием коротковолнового излучения дает возможность получения анилоксовых валов с высоким разрешением линиатуры и большим объемом ячеек. Позволяет получать идеальную форму ячейки для валов и гильз с высокими значениям линиатуры (от 600 лин/см). «Yellow Series Engravings» доступны при линиатурах от 500 до 1500 ячеек на дюйм.

·          ART Engraving - специальный вид гравировки, позволяющий увеличить краскоперенос, уменьшить «теневой» эффект, увеличить насыщенность красочного слоя, облегчить процесс очистки.

·          REV Engraving - специальный вид гравировки, позволяющий достигнуть высокой контрастности печати, более чёткого воспроизведения тонких линий.

·          Enhanced Rainbow- специальное селеновое покрытие, которое обеспечивает постоянный краскоперенос и облегчает очистку валов и гильз. Используется при работе с водными красками.

·          Lightlox - для узкорулоных флексографских печатных машин с шириной печати до 500 мм фирма Praxair предлагает облегчённый тип растрированных валов на алюминиевой основе.



Стандартные линиатуры и объемы ячеек

Общие рекомендации PRAXAIR
по выбору растрированных валов/гильз

Линиатура

Cyan Series
Engravings

Magenta Series
Engravings

Yellow Series
Engravings

Объем ячейки, см32

Объем ячейки, см32

Объем ячейки, см32

Линий на дюйм

Линий на см

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

55

22

23,3

66,7









60

24

20,2

58,9









85

33

18,6

51,2









100

39

18,1

38,8









120

47

15,5

33,3









140

55

12,6

27,1









180

71

8,1

24,8









200

79

8,1

22,5









220

87

7,3

19,4









250

98

5,9

17,8









280

110

5,7

14,7









300

118

5,4

13,2

5,4

13,2





330

130

5,1

11,6

5,1

11,6





360

142

4,3

10,1

4,3

10,1





400

157

3,1

8,1

3,1

8,1





440

173

2,9

6,7

2,9

6,7





500

197

1,9

6,5

1,9

6,5

6,5

11,2

550

217

1,9

5,4

1,9

5,4

5,4

10,1

600

236

1,9

5,3

1,9

5,3

5,3

8,5

650

256

1,7

4,3

1,7

4,3

4,3

7,8

700

276

1,6

4,0

1,6

4,0

4,0

7,0

750

295

1,6

3,7

1,6

3,7

3,7

6,2

800

315

1,6

3,4

1,6

3,4

3,4

5,6

900

354

1,6

2,2

1,6

2,2

2,2

4,3

1000

394

1,6

1,9

1,6

1,9

1,9

4,0

1100

433









1,9

3,7

1200

472









1,9

3,4

1300

512









1,9

3,1

1400

551









1,6

2,8

1500

591









1,6

2,5



·          Линиатура анилокса обысчно в 4,5-5,5 раза больше, чем линиатура флексографской печатной формы.

·          Оптическая плотность оттиска зависит от ряда факторов, включая объем ячейки, состав краски и абсорбцию запечатываемого материала.

·          Вышеуказанные данные следует считать примерными. Точные значения зависят от краски, материала, системы измерения, печатной формы и других факторов.

Тип печати

Линиатура

Объем ячейки

Ячеек на дюйм

Ячеек на см

bcm на кв. дюйм

см3 на см2

Гибкая упаковка (печать на пленках и алюминиевой фольге)

Растрированное изображение с линиатурой > 150 lpi (60 лин./см)

700-900

275-355

1,4-2,2

2,2-3,4

Растрированное изображение с линиатурой 120-150 lpi (50-60 лин./см)

500-800

200-315

2,0-2,6

3,1-4,0

Растрированное изображение с линиатурой 85-120 lpi (35-50 лин./см)

440-700

175-275

2,5-4,0

3,9-6,2

Комбинированное изображение: растр/плашка

440-700

175-275

4,0-4,6

6,2-7,1

Комбинированное изображение: растр/текст

360-500

140-200

3,5-5,0

5,4-7,8

Комбинированное изображение: штрих/текст

300-440

120-175

4,0-6,0

6,2-9,3

Комбинированное изображение: штрих/плашка

250-400

100-155

5,5-7,8

8,5-12,1

Плашка

200-330

80-130

6,5-9,0

10,1-14,0

Насыщенная плашка/грунтовка белой краской

180-250

70-100

8,0-11,5

12,4-17,8

Этикетки/гибкая упаковка (печать на бумаге)

Растрированное изображение с линиатурой 175-200 lpi (70-80 лин./см)

900-1200

355-470

1,2-1,4

1,9-2,2

Растрированное изображение с линиатурой 150 lpi (60 лин./см)

800-900

315-355

1,4-2,5

2,2-3,9

Растрированное изображение с линиатурой 120-133 lpi (45-55 лин./см)

600-800

235-315

2,0-2,6

3,1-4,0

Комбинированное изображение: растр/плашка

500-700

200-275

4,0-6,0

6,2-9,3

Комбинированное изображение: растр/текст

500-600

200-235

3,0-4,0

4,7-6,2

Комбинированное изображение: штрих/текст

440-550

175-220

3,5-4,5

5,4-7,0

Комбинированное изображение: штрих/плашка

360-500

140-200

4,0-5,5

6,2-8,5

Плашка

280-400

110-157

5,0-7,5

7,8-11,6

Насыщенная плашка/лакирование

250-400

98-155

5,0-8,0

7,8-12,4
